AudioDetail PMI-LR7 | Premium Multimedia Interface | Land Rover, Jaguar 2012 - 2016 | Bosch / Meridian 7" & 8"

Beschreibung

Die Premium Multimedia Interface – Drahtlose Apple CarPlay & Android Auto Interface für Land Rover und Jaguar bietet ein vollständiges Upgrade für die Smartphone-Integration in Modellen mit dem Bosch/Meridian System (7" oder 8" Bildschirm). Das System fügt sich nahtlos in die Original-Hardware ein und behält den vertrauten OEM-Look und die OEM-Bedienung bei.

Mit dieser Lösung fügen Sie Ihrem Fahrzeug drahtloses Apple CarPlay, Android Auto, AirPlay und Mirroring hinzu. Sie genießen moderne Navigation und Entertainment auf Ihrem Original-Bildschirm, ohne dass dauerhafte Anpassungen erforderlich sind.

Merkmale

• Unterstützung für Apple CarPlay (kabelgebunden und drahtlos)
• Unterstützung für Android Auto (kabelgebunden und drahtlos)
• Apple AirPlay und Android Mirroring zur Bildschirmübertragung deines Smartphones
• USB-Anschluss für die Wiedergabe von Musik und Videos vom USB-Stick
• Kompatibel mit Nachrüstkameras (vorne/hinten, optional)
• Vollständige Integration mit OEM-Bedienung und Beibehaltung der Originalfunktionen
• Sprachsteuerung über Siri und Google Assistant
• Funktioniert mit Apps wie Spotify, Waze, Google Maps, Apple Music und mehr

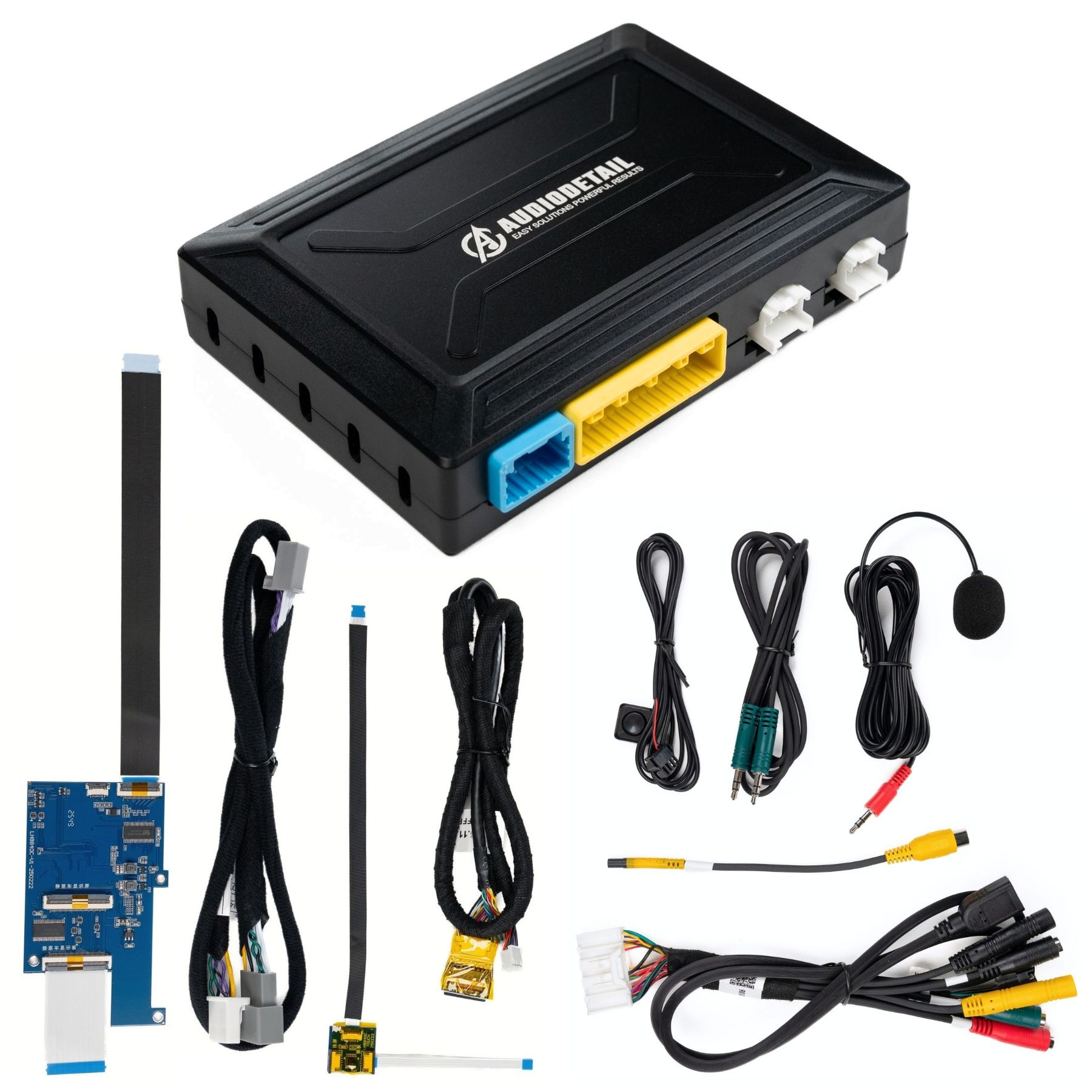

Lieferumfang

• 1x Premium Multimedia Interface (PMI-LR7)
• 1x Fahrzeugspezifischer Plug & Play Kabelsatz
• 1x Externes Mikrofon

Fahrzeugkompatibilität

Land Rover (Bosch/Meridian System – 7" oder 8" Bildschirm):

• Discovery 4: 2012 – 2016
• Evoque: 2012 – 2016
• Freelander 2: 2013 – 2015
• Range Rover / Sport: 2012 – 2016 (EU / US / Dual View)

Jaguar (Bosch/Meridian System – 7" oder 8" Bildschirm):

• F-TYPE: 2013 – 2015
• XE: 2012 – 2014
• XF: 2012 – 2014
• XJL: 2012 – 2015

DIP-Schalter Einstellungen

Hinweis: Die Einstellung variiert je nach Bildschirmtyp (Kapazitiv oder Resistiv).

Land Rover Evoque / Range Rover (8" – 2012-2013)
Kapazitiv: 1, 4, 5, 6 ON | Resistiv: 1, 3, 4, 6, 7 ON

Land Rover Evoque (2016) & Range Rover US (8")
Kapazitiv: 1, 7 ON | Resistiv: 1, 3, 5, 6, 7 ON

Jaguar F-TYPE (2013-2015) & XJL (2015 - 8")
Kapazitiv: 2, 4, 5, 6 ON | Resistiv: 2, 3, 4, 6, 7 ON

Jaguar XE / XF (8" – 2012-2014)
Kapazitiv: 1, 3, 4, 5, 6 ON | Resistiv: 1, 5, 6, 7 ON

Land Rover Range Rover EU (8" – 2013-2016)
Kapazitiv: 2, 3, 4, 5, 6 ON | Resistiv: 2, 5, 6, 7 ON

Land Rover Range Rover (8" – 2013)
Kapazitiv: 3, 4, 5, 6 ON | Resistiv: 5, 6, 7 ON

Land Rover Range Rover Dual View (8" – 2013-2016)
Kapazitiv: 1 bis 6 ON | Resistiv: 1, 2, 5, 6, 7 ON

Land Rover Freelander 2 (8" – 2013-2015)
Kapazitiv: 2, 7 ON | Resistiv: 2, 3, 5, 6, 7 ON

Jaguar XJL (7" – 2012-2015)
Kapazitiv: 1, 2, 4, 5, 6 ON | Resistiv: 1, 2, 3, 4, 6, 7 ON

Land Rover Discovery 4 / Range Rover (7" – 2012-2016)
Kapazitiv: 7 ON | Resistiv: 3, 5, 6, 7 ON

Erklärung der Anschlüsse

1. LVDS-Anschluss (Video)
Die Video-Verbindung erfolgt über den Bildschirm.
– Position: Diese befindet sich auf der Rückseite des Bildschirms (links oder mittig).
– Funktion: Lösen Sie das originale LVDS-Kabel vom Bildschirm. Schließen Sie dieses an das Interface-Kabel an und stecken Sie den neuen Stecker wieder in den Bildschirm.

2. Strom & CAN-Bus (Screen Power)
Die Stromversorgung erfolgt über das Bildschirmkabel.
– Position: Rückseite des Bildschirms (Power harness to screen).
– Funktion: Der mitgelieferte Kabelbaum wird als „Zwischenstecker“ zwischen der Original-Stromversorgung und dem Anschluss am Bildschirm platziert.

3. Audio
Der Ton läuft über den originalen AUX-Eingang. Stellen Sie sicher, dass das Originalradio auf „AUX“ eingestellt ist, um den Ton des Interface zu hören.
